공법의 특징

대공간 구조물의 지붕 트러스 (Roof truss large strure) 특허 제 10-1339610호

- 대공간 구조물의 지붕 트러스, 장지간 돔형 지붕구조
- 하부 구조에 전달되는 수평력을 감소
- 하현재의 양단 내측에 일정간격으로 보강지지대를 연결
- 보강지지대 케이블로 장력 도입하여 보강지지대 상향 모멘트 발생
- 강재 사용량 절감
- 트러스와 연결 트러스로 분리 구성하여 운반이 용이
- 현장에서 간편하고 견고하게 연결

공법비교

구분	대형 구조물의 지붕 트러스 (Roof truss large structure)	일반 Truss	Space Frame

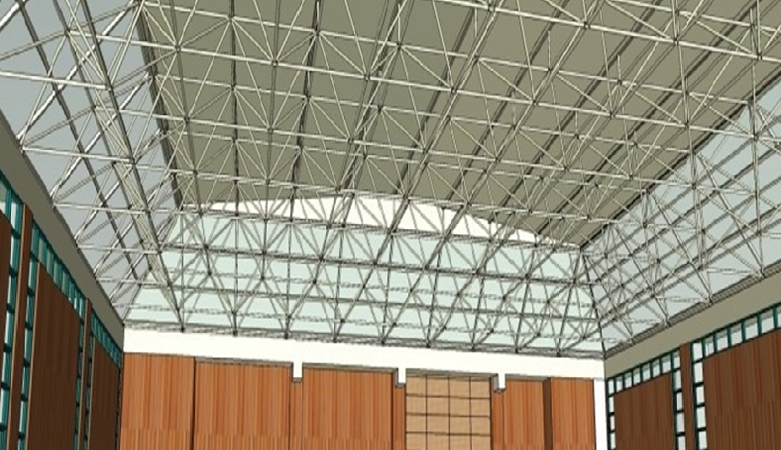

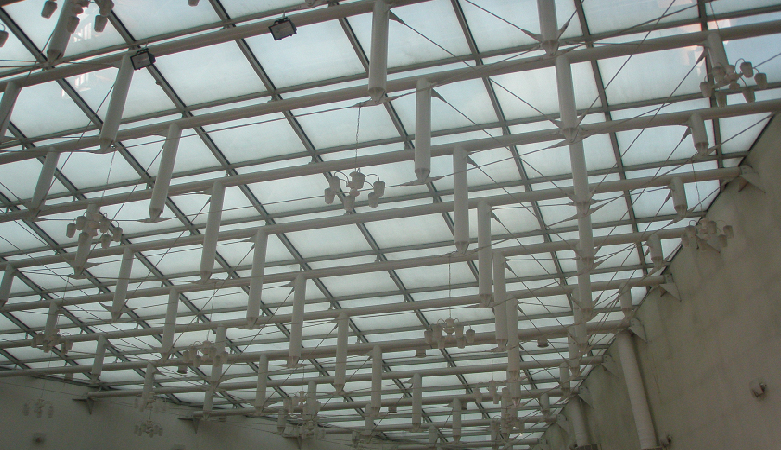

이미지
공법개요	상현재와 하현재를 사재로 연결한 돔형 트러스로 하현재 양단 내측에 일정 간격으로 수직재로 연결 하고, 수직재 하단부 상호간의 케이블로 연결하는 공법	Pipe 또는 형강을 이용 삼각형으로 조립한 건축물 등의 골조 구조물로 널리 사용하는 공법 상부와 하부가 고정 구조로 하부구조 대형화로 하부 공사비 증가	특수하게 제작된 접속구(Ball)를 사용하여 강관(Tube) ,Cone,Bolt,Sleeve,Pin으로 형성된 3차원 구조물 공법
공법특성	수직 보강재 하단부를 케이블을 이용 장력을 도입 하여 수직 보강재가 상향 모멘트가 발생되도록 하여 트러스의 모멘트 및 수평력 감소시키는 공법	다양한 구조 형태가 가능하고 유지관리에 용이하며 경제성 측면에서 불리한 철골 트러스	수직 보강재 하단부를 케이블을 이용 장력을 도입 하여 수직 보강재가 상향 모멘트가 발생되도록 하여 트러스의 모멘트 및 수평력 감소시키는 공법
장단점	강성이 크고 처짐에 유리하다 하중대비 초장스팬 구조에 적합하다 주부재와 사재가 분리 가능하여 운반이 용이 용융아연도금적용으로 내용 년수(25~30년) 보장 케이블 적용으로 구조적 안정감 및 미관이 우수 일반 트러스에 비해 강재량이 적어 경제성 우수함 상부구조 경량화로 하부구조 축소 가능	강성이 크고 처짐에 유리하다 하중대비 장스팬 구조에 적합하다 현장 시공 작업이 복잡하며, 현장 용접작업이 많다 중량물이므로 운반 및 시공이 난이하다 아름다움을 창출하는데 제한이 많다 재래식 Truss 구조 체로 경직된 느낌이 든다 강재량이 많아 경제성에서 불리함	운반이 용이하다 시공 정밀도를 요하는 공법이다 강관 및 슬리브 내부와 볼트의 부식발생 슬리브 회전시 콘과 슬리브 사이 도막이 탈피 됨 볼트 체결시 볼트에 미검증된 예비 인장응력 발생 으로 볼트강도 유지곤란 및 구조물 붕괴 위험 습기가 많은 건축물에서는 부식 발생으로 적용 불가 주기적(2~3년) 유지관리 비용이 발생 장스팬 구조에 부적합

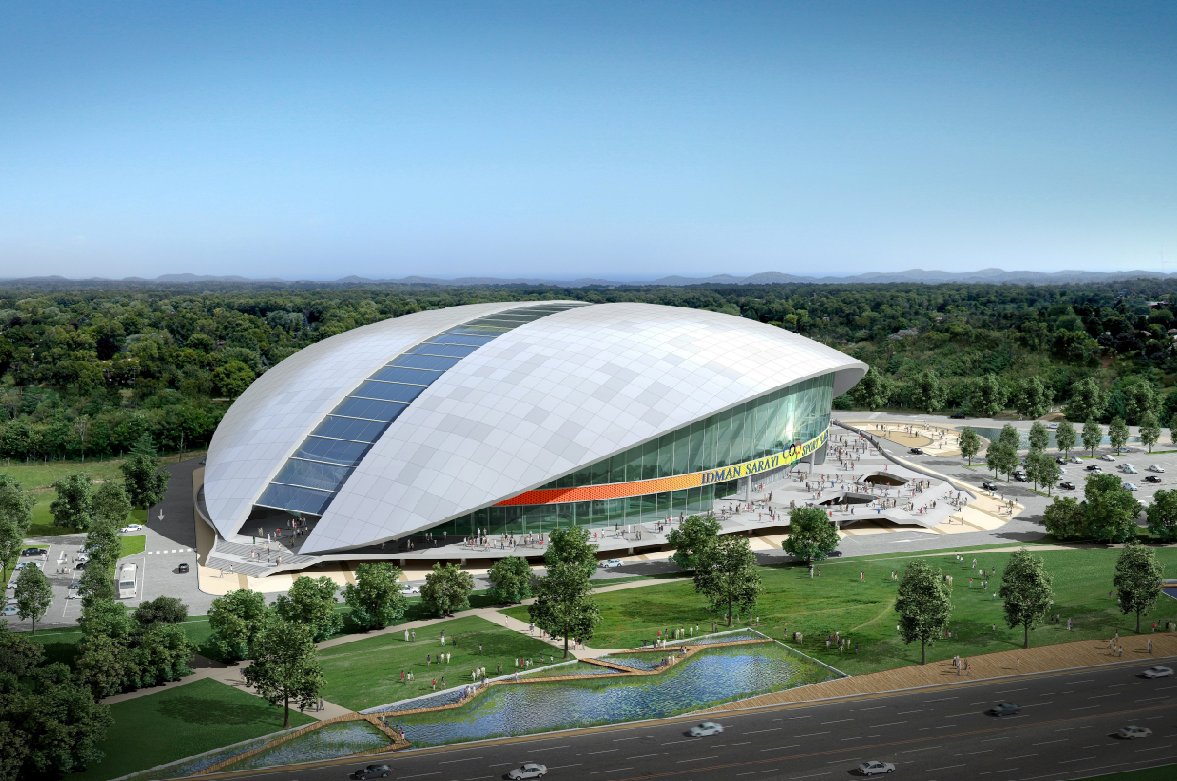

설계적용사례 (아제르바이잔 국제수영센터)

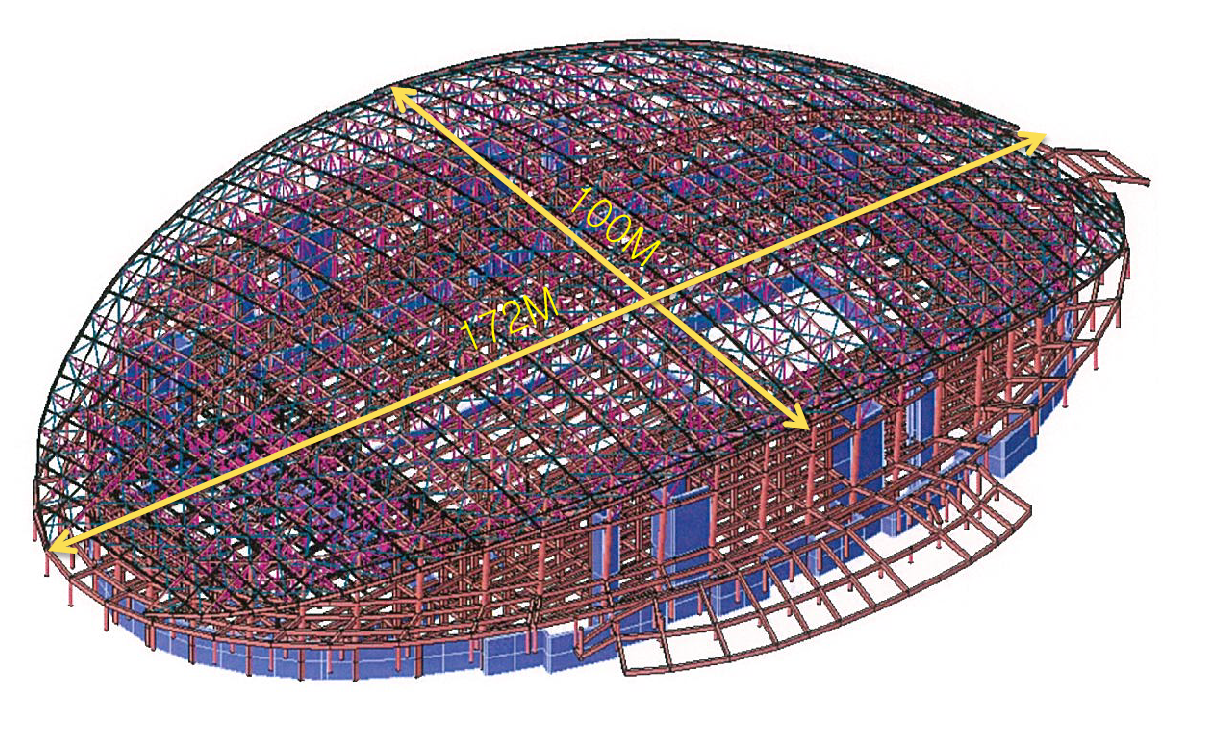

아제르바이잔 국제수영센터 설계 적용 3D 모델링

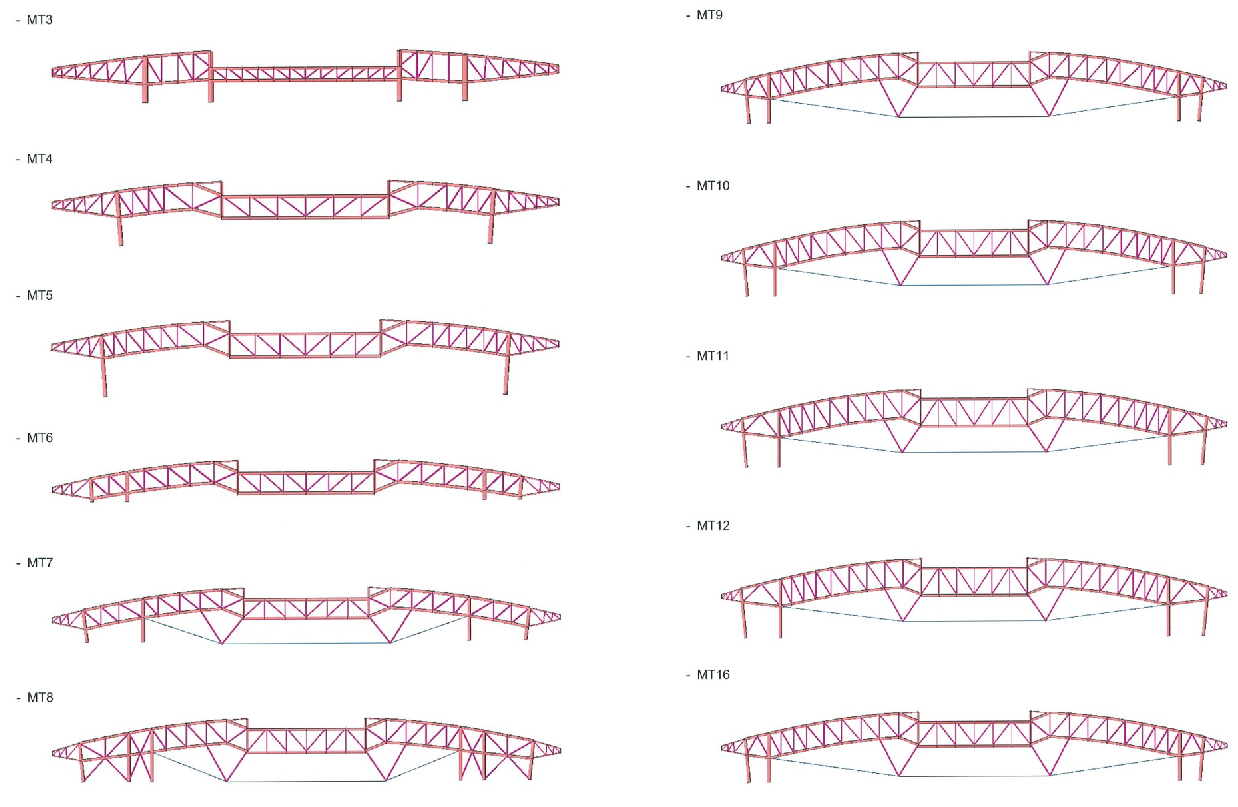

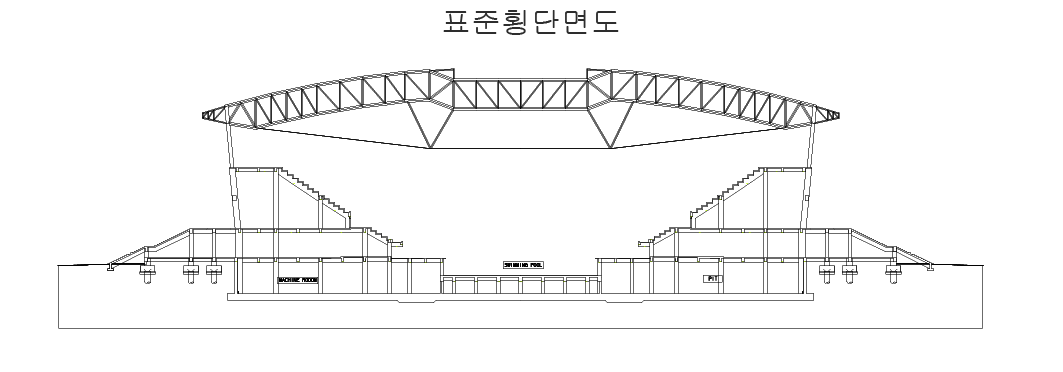

아제르바이잔 국제수영센터 설계 적용 횡단 모델링
