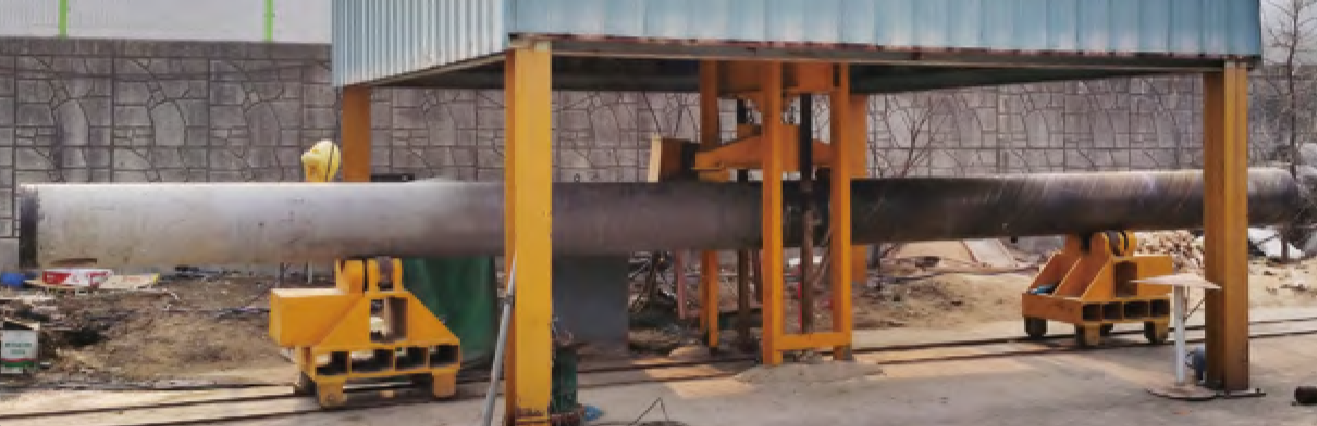

- KS F4306 휨성능 규격시험 수행 (PHC 말뚝 2본, 복합 말뚝 2본)
- 최대하중 비교
→ PHC 말뚝 < 복합말뚝(A)
| 구분 | 최대하중(KN) | 최대하중 평균값(KN) | |
|---|---|---|---|
| PHC말뚝 | #1 | 167.5 | 174.8 |
| #2 | 182.0 | ||
| 복합말뚝(A) | #1 | 180.0 | 174.0 |
| #2 | 177.0 | ||

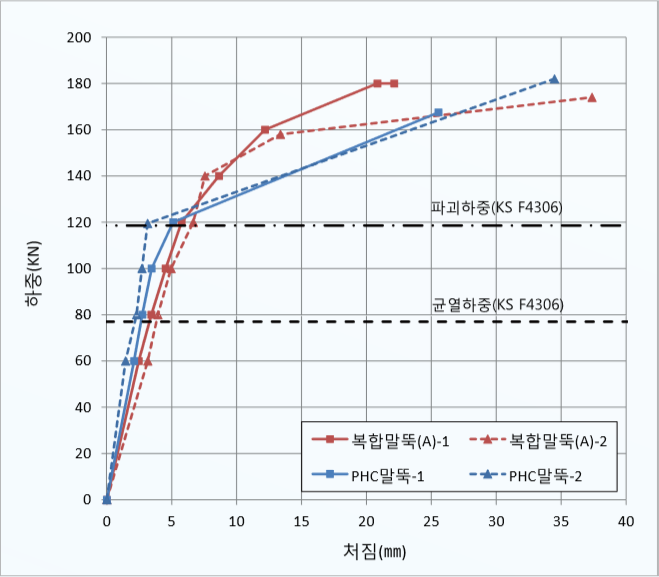

하중-처짐관례 (PHC말뚝 vs 복합말뚝)
- PHC말뚝 : Conc. 균열 (좌우측 가력부 사이에 균열 집중)
- 복합말뚝 : Conc. 균열 (좌측 가력부와 시험체 중앙부 사이에 균열 집중)

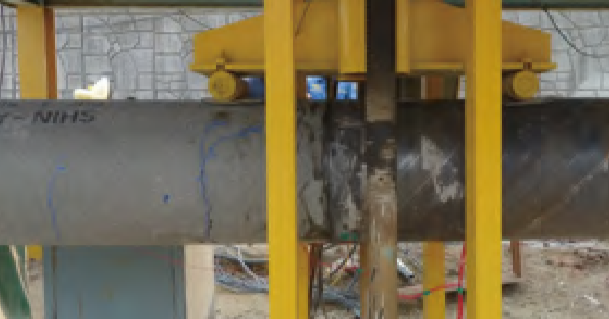

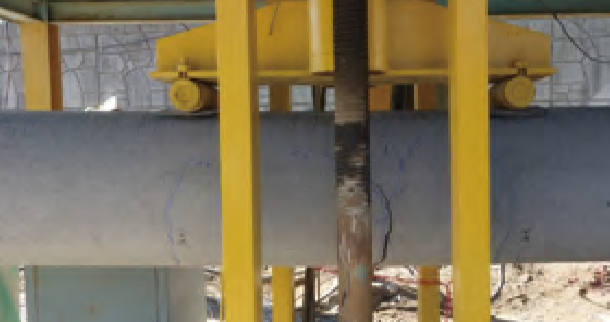

PHC 말뚝파괴모드 : Conc. 균열
복합 말뚝파괴모드 : Conc. 균열

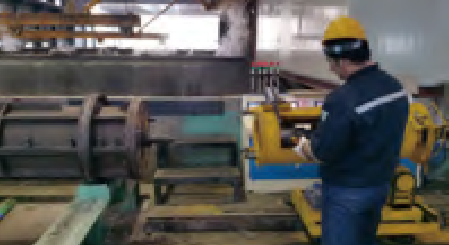

01단부 Screw 연결부 조립
02하부 몰드 조립

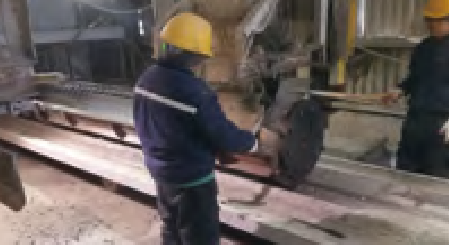

03콘크리트 타설

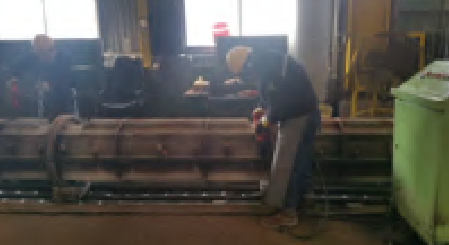

04상부 몰드 조립
05PC강봉 긴장
06PHC말뚝 원심성형

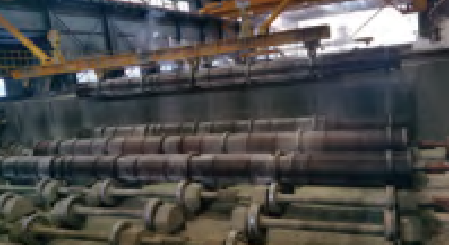

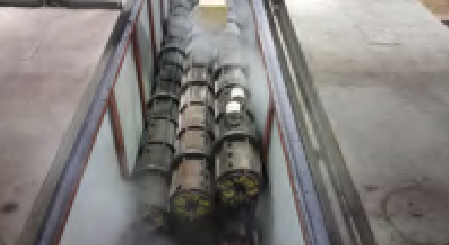

07PHC말뚝 양생

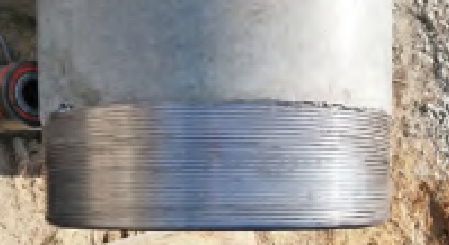

08PHC말뚝 단부

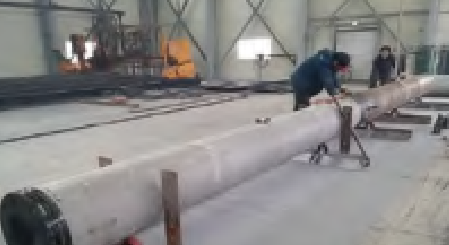

09(PHC말뚝+강관말뚝)조립

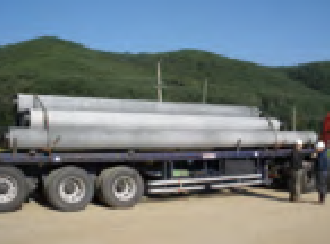

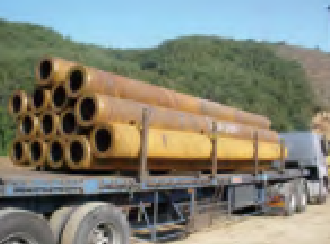

01강관말뚝 반입

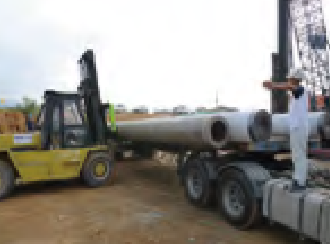

02PHC말뚝 반입
03말뚝 하차

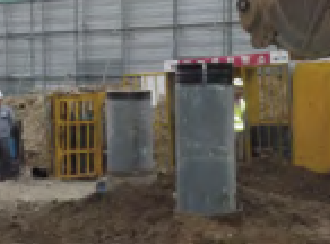

04서비스홀 설치
05PHC말뚝 삽입

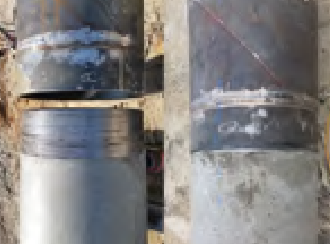

06강관+PHC연결

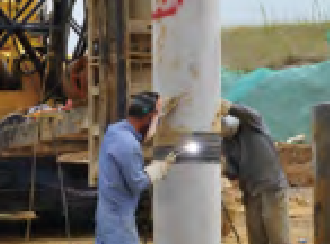

07PHC+PHC 연결
08복합말뚝 연결완료

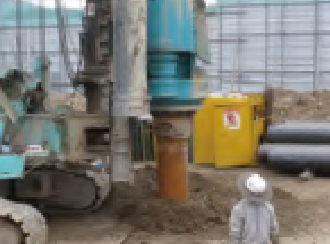

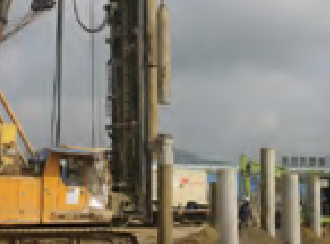

09천공

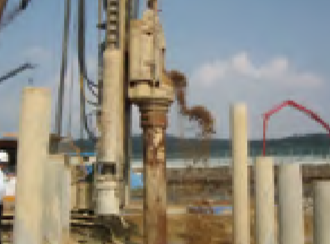

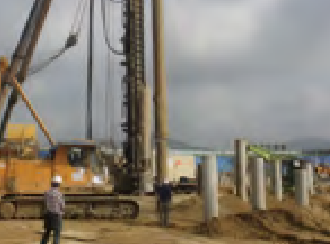

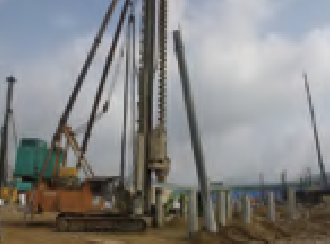

10복합말뚝 삽입
11케이싱 인발

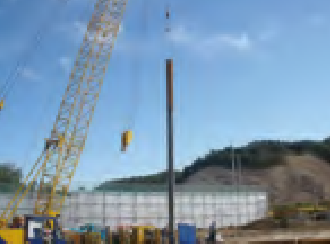

12경타
