HYS Girder 공법 개요

· 강박스거더의 상,하연 종리브 형상 개선을 통해 단면계수 증대 및 도심축 이동효과로
박스단면 휨강성과 구조적 효율성을 증대시켜 저형고, 장경간을 가능하게 하는 공법
· 특허 제10-1779959호

  • 공법특징

    · 상 · 하부 종리브를 U형리브를 사용하여 플랜지의 단면계수 증대
    · 정(+)모멘트부의 강재 두께변화의 제약규정에 의한
    응력비의 과다를 U형리브의 강성 증대로 최적화 가능
    (두꺼운부재 1/2이하, 두께변화 12mm이하,
    변화 최소거리 3.0m이상/강도로교상세부설계지침 )
    ·상부플랜지 종리브를 슬래브 매립 설치로 2차부재 감소
    ·휨강성의 증대로 저형고, 장경간 가능

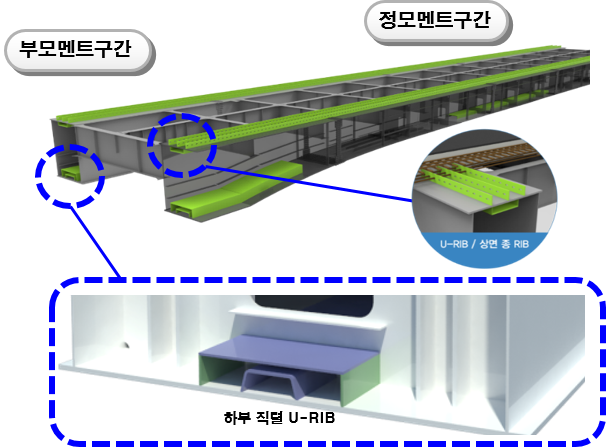

  • 개요도

    이미지1

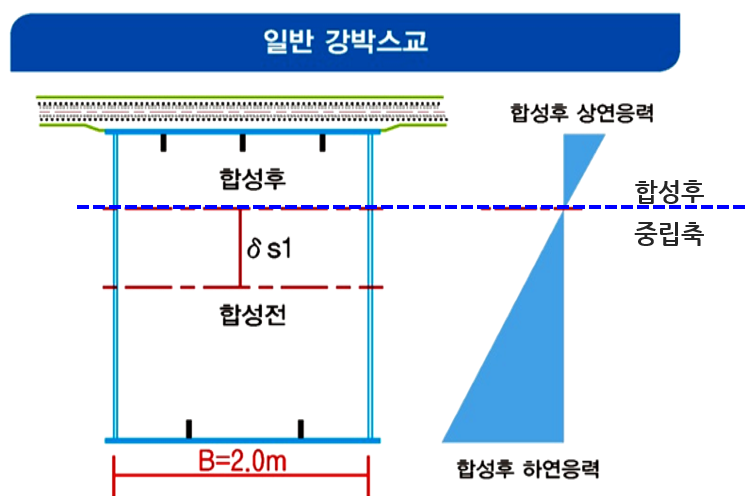

응력 개념도

  • 이미지3

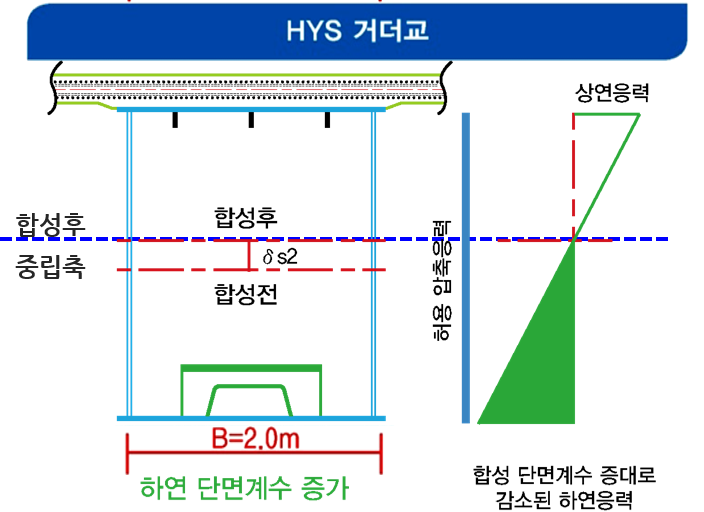

  • 이미지4

설계 제원

· 폭원 및 연장 : B=12.6M, L=3@90=270M (연속교)
· 사용재료 : 주부재 (HSB600), 부부재 (SM490)

응력 개념도

  • 이미지3

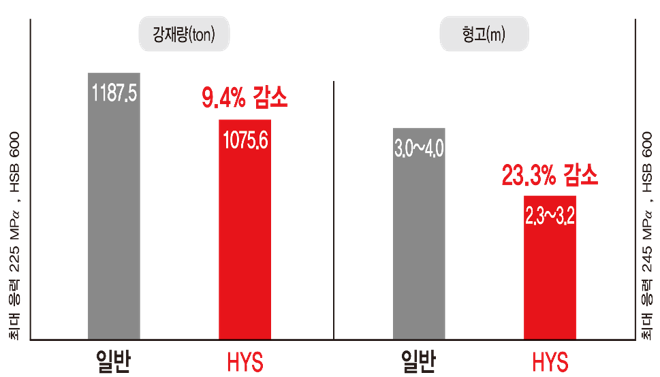

  • TYPE 일반 HYS
    B(M) 2.0 2.0
    H(M) 3.0 ~ 4.0 2.3 ~ 3.2
    강재량(ton) 1187.5 1075.6
    최대응력(MPa) 225 245
    설계하중 DL-24/3차선 DL-24/3차선

HYS거더의 장점

구조 안정성

· 강재 단일재료를 사용하여 구조안전성 및 품질 확보
· 종리브 형상 개선으로 일반 강박스 거더 대비 휨강성 증대
· 폐합단면 적용으로 비틀림 강성 우수

경제성

· 종리브의 단면을 보강한 효율적인 단면구성으로 강재량 절감
· 일반 강박스 거더 대비 강재량 절감으로 경제성 향상

시공성

· 모든 부재의 공장제작으로 품질과 시공성 우수
· 일반 강박스 거더와 동일하여 시공성에 대한 검증 확보

유지 관리성

· 강재 단일재료 사용으로 유지관리 단순
· 일반 강박스 거더에서 검증된 유지관리 시스템 적용
