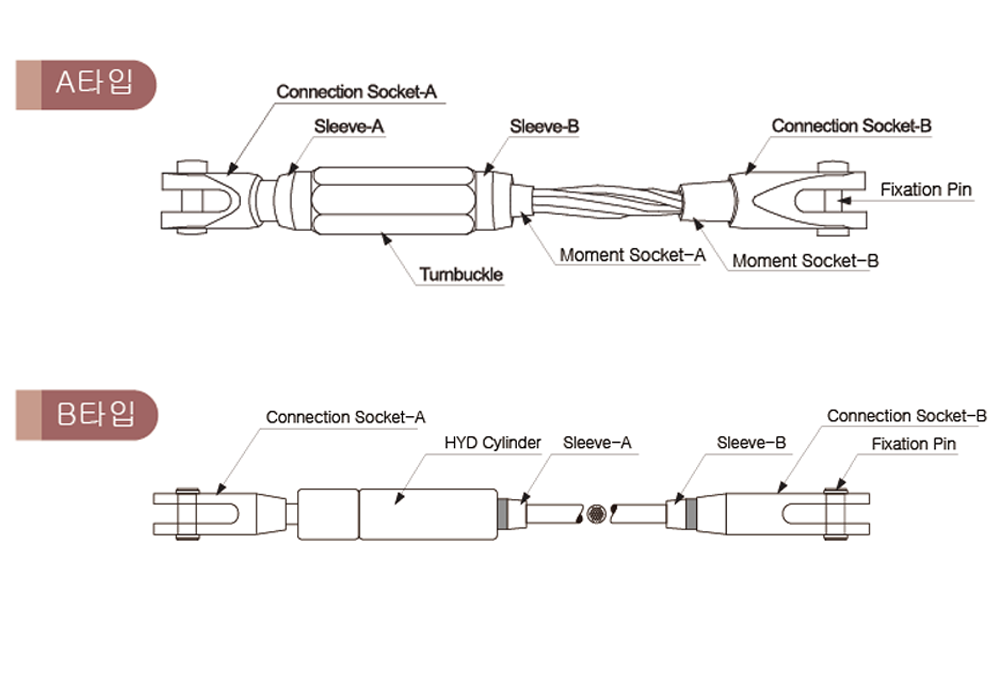

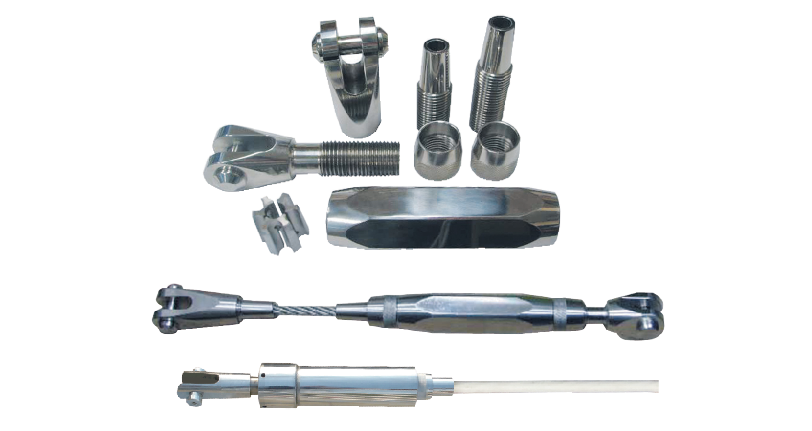

CABLE TENSION CONTROLS는 장력조절장치가 포함된 일체형으로 필요시 육각 및 유압실린더의
조절장치로 장력조절이 용이함은 물론 인장력 또한 매우 우수하며 근래의 미적구조물에 부합되는 수려한
외관을 가진 제품입니다.
· 케이블의 종류는 1종(Steel)과 2종(Stainless)두가지 재질로 구분한다.
· CABLE TENSION CONTROLS는 명칭부여는 C.T.C로 한다.
· CABLE TENSION CONTROLS의 패스너(실용신안 제 20-0436792호)는 모든 케이블에 적용된다.

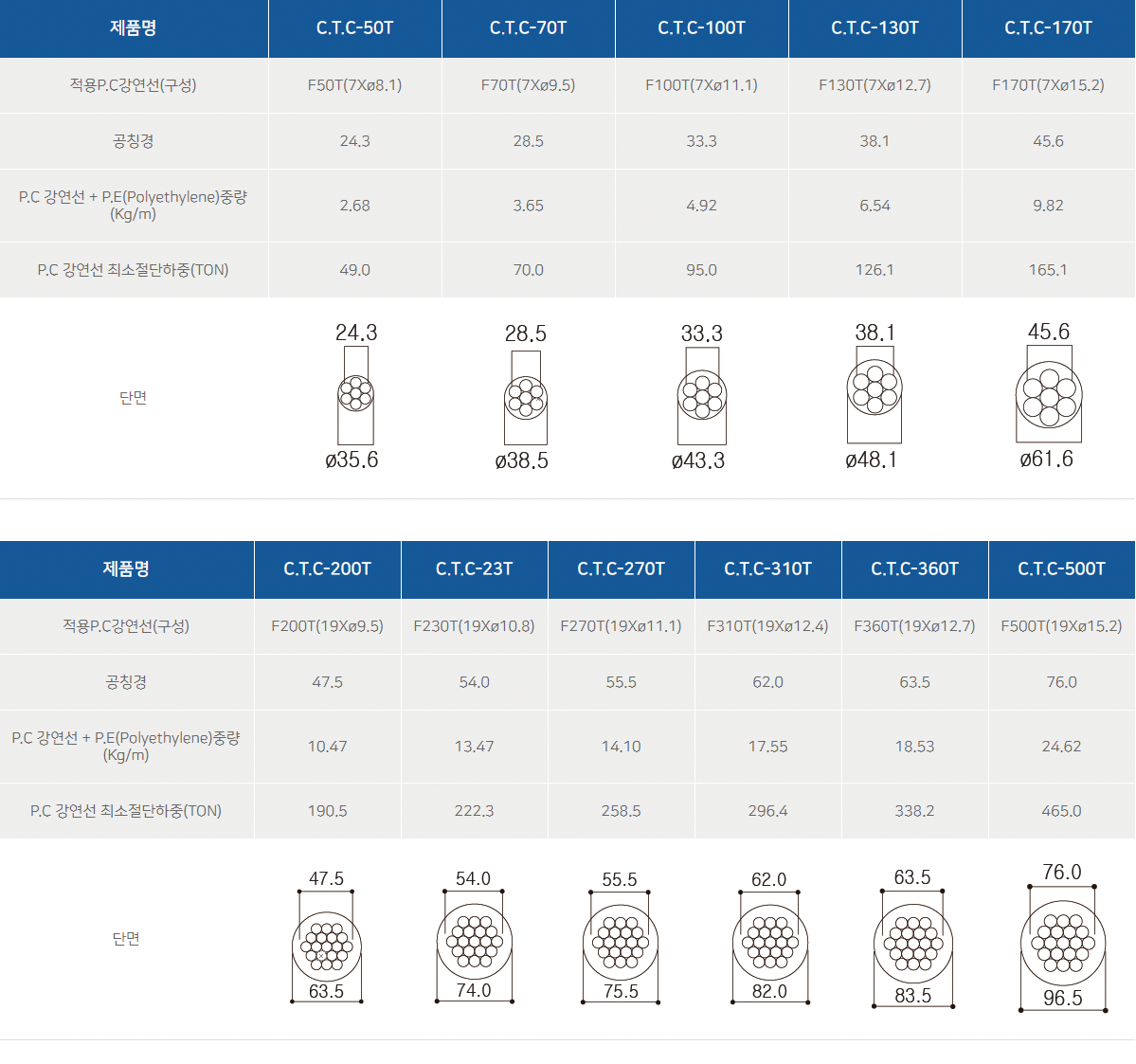

| 제품명 | C.T.C-50T | C.T.C-70T | C.T.C-100T | C.T.C-130T | C.T.C-170T |
|---|---|---|---|---|---|
| 적용P.C강연선(구성) | F50T(7Xø8.1) | F70T(7Xø9.5) | F100T(7Xø11.1) | F130T(7Xø12.7) | F170T(7Xø15.2) |
| 공칭경 | 24.3 | 28.5 | 33.3 | 38.1 | 45.6 |
| P.C 강연선 + P.E(Polyethylene)중량(Kg/m) | 2.68 | 3.65 | 4.92 | 6.54 | 9.82 |
| P.C 강연선 최소절단하중(TON) | 49.0 | 70.0 | 95.0 | 126.1 | 165.1 |
| 단면 |
|
|
|
|
|
| 제품명 | C.T.C-200T | C.T.C-23T | C.T.C-270T | C.T.C-310T | C.T.C-360T | C.T.C-500T |
|---|---|---|---|---|---|---|
| 적용P.C강연선(구성) | F200T(19Xø9.5) | F230T(19Xø10.8) | F270T(19Xø11.1) | F310T(19Xø12.4) | F360T(19Xø12.7) | F500T(19Xø15.2) |
| 공칭경 | 47.5 | 54.0 | 55.5 | 62.0 | 63.5 | 76.0 |
| P.C 강연선 + P.E(Polyethylene)중량(Kg/m) | 10.47 | 13.47 | 14.10 | 17.55 | 18.53 | 24.62 |
| P.C 강연선 최소절단하중(TON) | 190.5 | 222.3 | 258.5 | 296.4 | 338.2 | 465.0 |
| 단면 |
|
|
|
|
|
|
P.C 강연선 + P.E(Polyethylene)TYPE은 강연선에 피복재를 사용하여 다양한 색상이 가능하다.
이는 5~10mm의 피복두께를 가지고 있어 내 침수성 내 화학성이 뛰어나다.
PC강연선과 P.E피복이 박리 현상을 발생시키는 자외선을 차단 하기위해 투명(POR -15 Glisten pc)제품을 도포한다.
| 제품명 | 6XWS36+IWRC (SUS316) |
CABLE 중량 (kg/m)(ton) |
최소절단하중 (ton) |
|---|---|---|---|
| C.T.C-126 | ø12 | 0.619 | 8.2 |
| C.T.C-146 | ø14 | 0.843 | 10.9 |
| C.T.C-168 | ø16 | 1.1 | 14.1 |
| C.T.C-186 | ø18 | 1.39 | 17.6 |
| C.T.C-206 | ø20 | 1.72 | 21.6 |
| C.T.C-226 | ø22 | 2.16 | 27.0 |
| C.T.C-246 | ø24 | 2.48 | 31.0 |
| C.T.C-256 | ø25 | 2.69 | 33.7 |
| C.T.C-286 | ø28 | 3.37 | 42.2 |
| 제품명 | 6XWS36+IWRC (SUS316) |
CABLE 중량 (kg/m)(ton) |
최소절단하중 (ton) |
|---|---|---|---|
| C.T.C-306 | ø30 | 3.87 | 46.5 |
| C.T.C-326 | ø32 | 4.41 | 58.4 |
| C.T.C-346 | ø34 | 4.97 | 65.9 |
| C.T.C-366 | ø36 | 5.572 | 73.9 |
| C.T.C-386 | ø38 | 6.208 | 82.3 |
| C.T.C-406 | ø40 | 6.879 | 91.2 |
| C.T.C-426 | ø42 | 7.404 | 100.6 |
| C.T.C-456 | ø45 | 8.513 | 115.4 |
| C.T.C-506 | ø50 | 10.75 | 142.5 |
CABLE TYPE은 제품 전 재질이 스텐레스(SUS316)을 사용하여 피복이나 방청을 하지 않아도 내식성과 내구성이 우수하다.
또한 CABLE의 꼬임이 노출되면서 외관이 미려하다.
