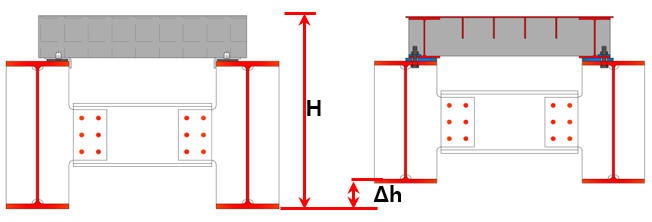

상부주형과 복공판을 합성구조로 설치하여 강성증대 효과에 따른 저형고 장경간 교량시공이 가능하고 차량에 의한 진동소음을 개선한 가설교량 공법
특허 제10-1205823호

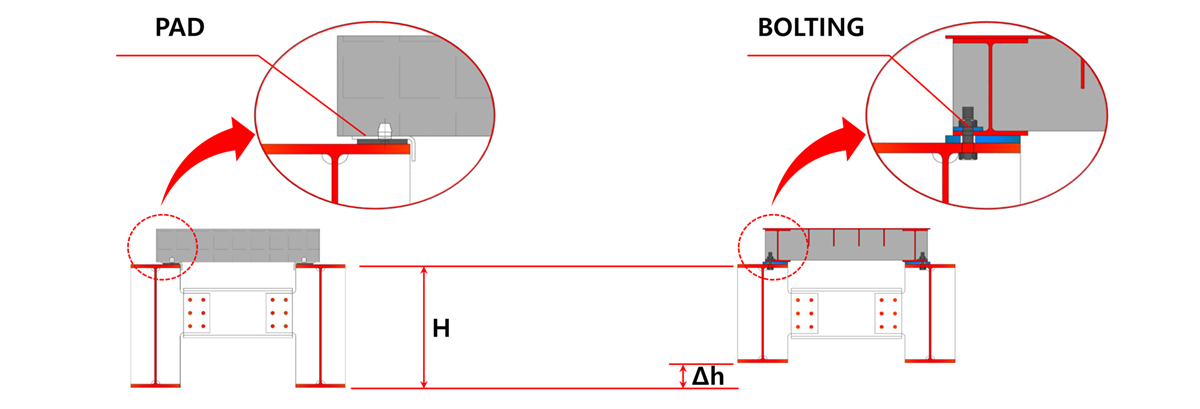

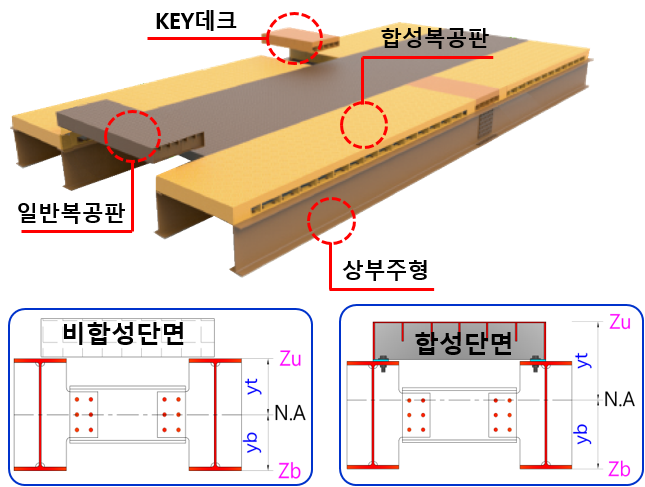

· 상부주형과 복공판을 합성하여 단면강성을 비합성 단면 대비 30% 이상 증대
· 합성효과로 인한 횡방향 단면강성이 크게 증대되어 횡방향 작용력에 대한 저항성능 증가
| 구분 | 비합성단면 | 합성단면 | 증가율 |
|---|---|---|---|
| 상연단면계수(Zu) | 4,020㎤ | 6,233㎤ | 1.55 |
| 하연단면계수(Zb) | 4,020㎤ | 5,545㎤ | 1.38 |
공법특징
공법특징
· 주형과 복공판의 일체화로 단면강성이 증대되어 구조적 안전성 우수
· 횡방향 강성 증대로 수평하중에 대한 구조적 안전성 우수
· 합성효과에 따른 강재 거더의 중량 감소로 경제성 우수
· 합성단면 일체를 공장에서 일괄제작 조립 후 현장으로 운반 설치하므로 현장 설치기간 단축으로 가설공사비 절감
· 주형2개로 형성된 합성단면의 설치로 가설중 전도에 대한 안전성 우수
· 합성단면 일체의 공장 제작 조립으로 품질관리 용이
· 가설공기 단축(1일/SPAN)으로 시공성 양호
· 주형과 복공판이 일체화된 구조로 홍수 시 복공판 유실 방지
· 완공 후 상부 활하중 작용 시 처짐 및 진동이 적어 사용성 우수

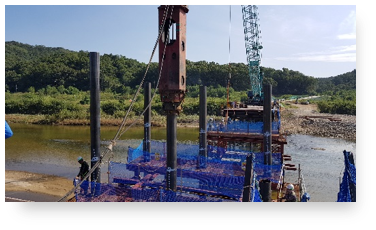

01파일항타
02두부정리

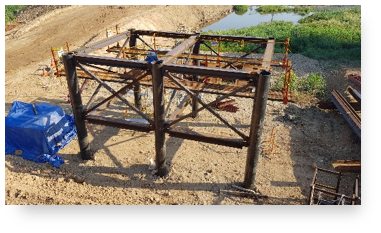

03벤트조립

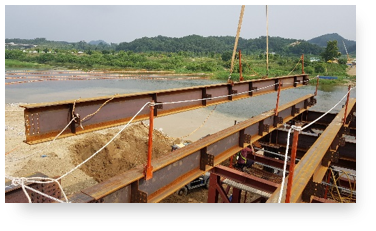

04주형설치

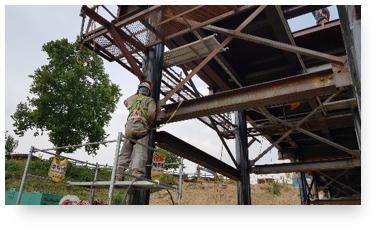

05SPLICE 조립

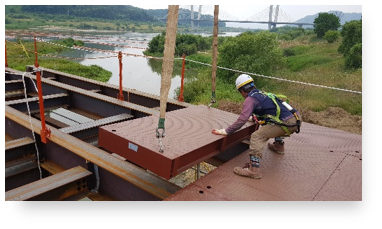

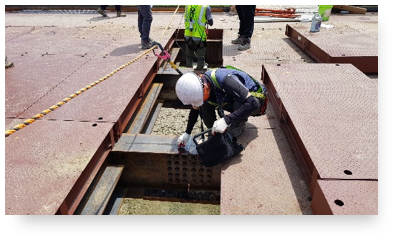

06복공판 설치
07EXP.JOINT

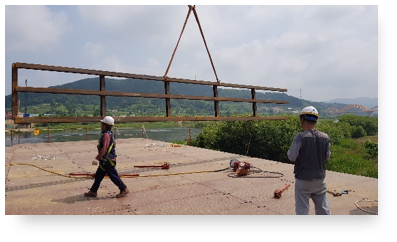

08난간설치

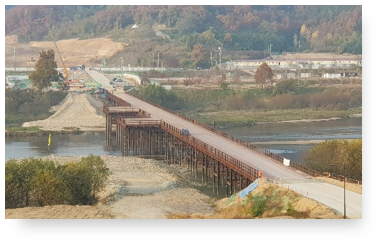

09설치완료
