보도육교

공법 개요(특허 제10-1229472호)

· 일반강관 내부에 수직보강재와 인장보강판을 보강하여,
- 도심축이 중심으로 이동하게 되어 압축응력과 인장응력이 동일하게 작용토록 한 공법으로서
- 강관 내부에 콘크리트를 충진하는 경우에 나타나는 충진의 시공성 등의 문제를 개선하기 위해 개발된 공법.

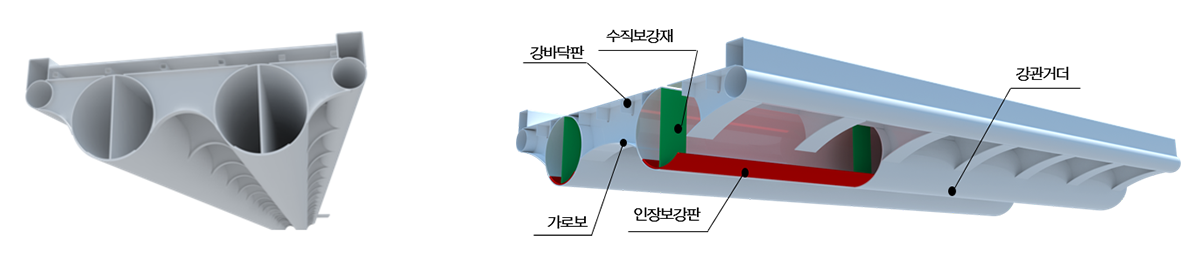

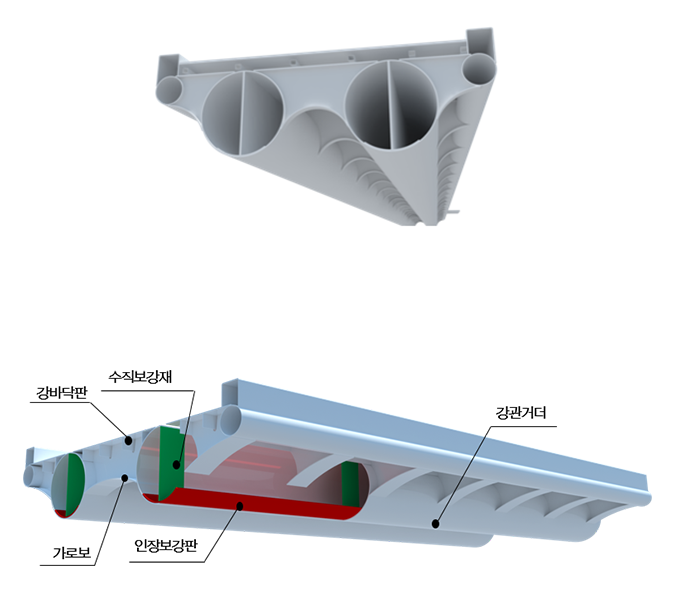

공법 개념도

이미지1
이미지1
  • 01.일반 강관

    이미지3
  • 02.강바닥판 합성

    이미지3_2
  • 03.내부보강형 강관

    이미지3_3

공법특징

일반 강관거더를 간단하게 보강하여 최대의 구조적 효과

- 단일재료사용으로 구조안전성 확보
- 단면 효율성이 높아 강재량이 절감되어 경제적
- 콘크리트 충진이나 타설이 불필요하므로 시공성 유리
- 주형 강성 증대로 진동과 처짐량 감소
- 자중의 감소로 가설장비 소형화
- 무게중심이 낮아져 내진 안전성 유리

보강재를 내부에 설치하여 경관미 우수

내부보강 강관 단면이 밀폐되어 유지관리 최소화

구조안전성, 경제성 검토

구조 안정성

· 품질검증이 어려운 강합성 단면이 아닌 강재 단일재료 사용으로 구조 안전성 확보
· 강관 내부를 보강하여 거더의 강성을 증가시켜 진동 및 처짐 개선
· 시공 실적이 많아 안전성 검증

경제성

· 효율적인 단면구성으로 강재량 절감 (일반강관 대비 10%절감)
· 자중감소로 인해 설치 공사비에 대한 경제성 향상
· 현장 작업 최소화로 공기 단축

시공성

· 콘크리트 충진 및 타설 공사 불필요
· 전체 부재의 공장제작으로 현장작업 최소화
· 자중 감소 및 가설장비 소형화로 시공성 우수

유지 관리성

· 강관 거더 단면 밀폐로 내부 유지관리가 불필요
· 현장 용접이음 적용으로 품질 확보 및 유지관리 용이

    시공순서

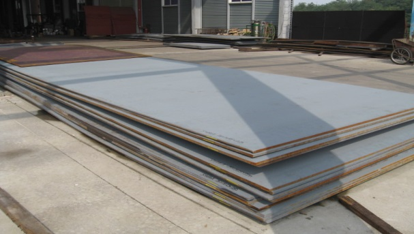

  • 01원자재 발주 및 자재입고

    이미지1
    • 주자재

      · 강관PIPE 제작용 철판
      · 입고상태 : 1차
         전처리 작업 후 입고

    • 부자재

      · 내부, 외부 보강용 철판
      · 입고상태 : 1차
         전처리 작업 후 입고

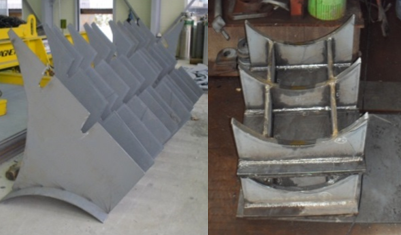

  • 02원자재 가공

    이미지2
    • 보강 부재 조립 가공 작업

      · 내부 보강재(D-P, 수직보강재) 가공
      · 외부 Bracket Beam 제작 작업
      · 받침 상부 새들 가공
      · 가공 장소 : 제작 공장

  • 03주형강관 제작가공

    이미지3
    • 용접 가공 작업

      · 인장 보강판 용접
      · 수직 보강판 용접

  • 04용접부 비파괴 검사

    이미지4
    • 비파괴 검사

      · 용접부 비파괴 검사

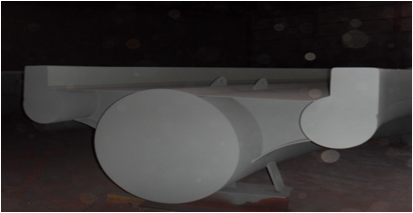

  • 05도장

    이미지5
    • 도장

      · 표면처리 (SSPC-SP10)
      · 하도, 중도, 상도 도장작업
      · 도막 검사

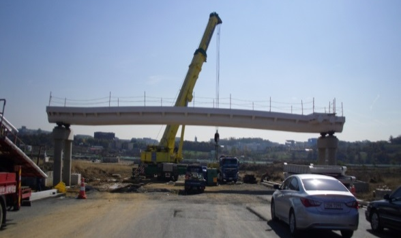

  • 06인양 및 설치

    이미지6
    • 현장 인양 설치

      · 접합부 체크
      · 설치 후 캠버 체크

내부보강형 강관거더
