변단면 부분합성 강관거더

기술내용 요약

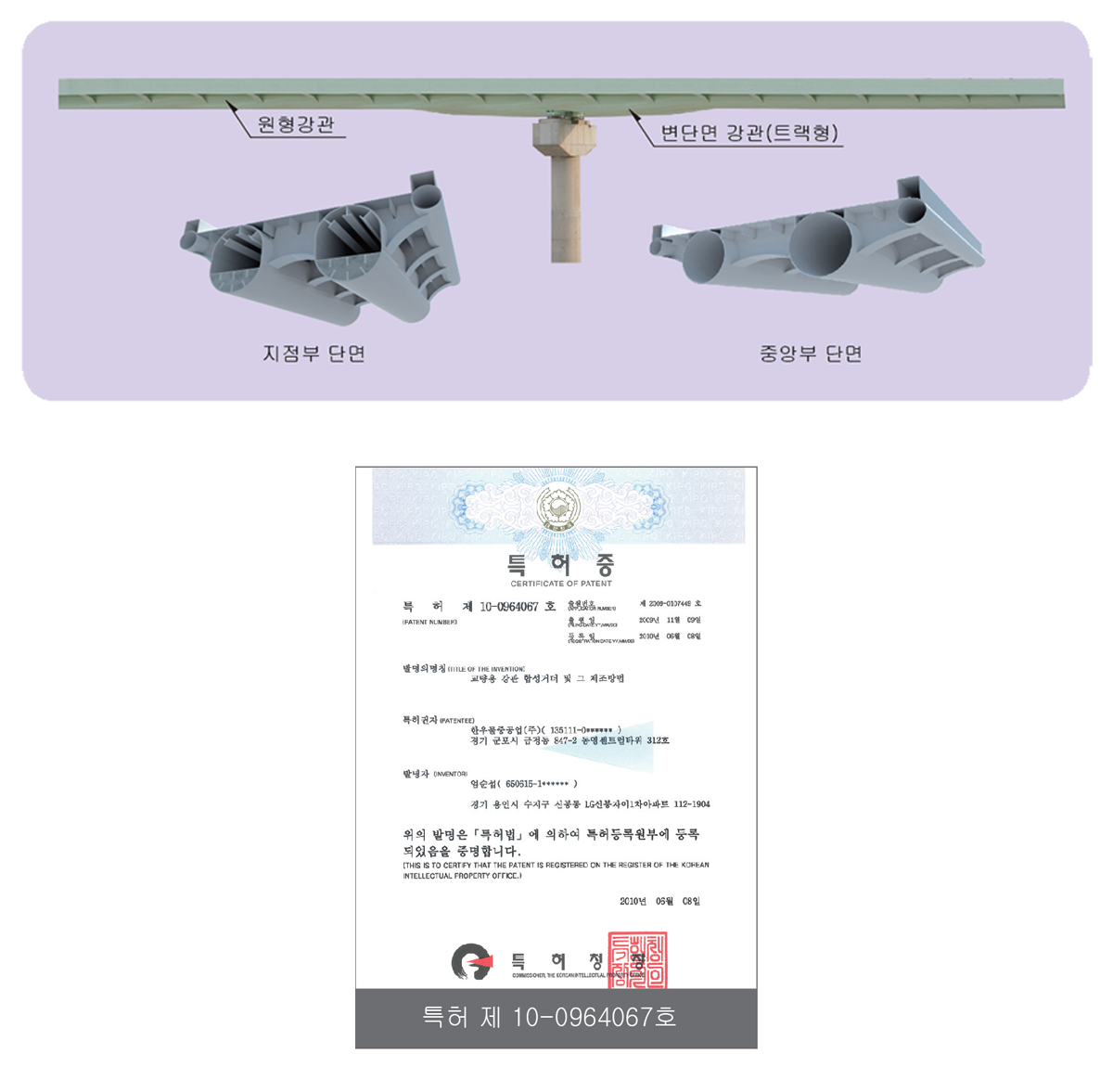

· 교량의 길이 방향으로 고정 설치되는 원형 강관과 일체로 연결 설치되어 교량의 상부 인장이 발생되는 지점부 구간에 설치되는 변단면 강관과 상기 변단면 강관은 트랙형으로 설치되어 상, 하부는 반구형을 이루고 측부 수직면을 이루도록 구성하고, 상기 변단면 강관의 내측 공간부에 지지판으로 분리 구획되어 하부에 콘크리트를 충전하여 압축력에 저항하도록 상기 콘크리트 충전부와 대응한 변단면 강관의 내측 상부면에 T형 리브가 복수개 설치하며 인장력에 저항하도록 한 교량용 강관 합성 거더

기대효과

· 콘크리트에 비해 상대적으로 취약한 압축부에 부분합성 콘크리트로 처리하여 좌굴 강성증대 및 안전성 확보

· 압축영역의 부분적인 콘크리트 합성처리로 효율적인 강재사용에 따른 경제성 도모

· 연속보 또는 라멘 구조의 교량에서 발생하는 모멘트를 지간의 중앙부보다 큰 강성의 단면을 적용하여 부모멘트를 크게 발생시켜 정모멘트를 줄임으로 긴 구간에 적용되는 지간의 중앙부 거더의 강성을 작은 단면으로 적용할 수 있도록 함으로서 강재 사용량을 줄이면서 내구성을 확보

변단면 부분합성 강관거더
