PSS Girder

· 강재 거더에 프리스트레스를 도입 후 거더 하부에 콘크리트를 타설하고 PS 강연선으로 프리스트레스를 도입하여
강재와 콘크리트의 재료적 효율성을 극대화시킨 강합성 거더 공법
· 특허 제10-1312598호

  • PSS Girde의 특징

    · 강재 거더의 상부 플랜지 확대 >>도심높임
    · 강재 거더 하부 플랜지에 프리스트레스 도입
    · 강재 하부의 인장에 강연선이 저항하고 상부의 압축에 확대된 강재가 저항 >>
    재료의 효율적 사용
    · Set Loss가 없는 쐐기형 너트방식의 정착장치로서 정착시 손실 최소화
    · Sc-Strand와의 조합으로 고방성, 고내구성 교량 실현 가능
    · 시공단계별 긴장 및 재긴장 용이
    · 완전 방식도장된 Sc-Strand(PC 강선) 사용
    · PC 구조물 강재의 부식이나 마모 또는 열화 등의 문제 해결

  • 개요도

    이미지1

PSS Girder의 주요특징

구조 안정성

· 콘크리트 타설시 프리스트레스가 도입된 강재거더가 저항하는 구조로 강재의 응력 저항성 우수
· 강합성 거더가 가설되기 전 거치되는 동안 전단면 압축상태로 균열 제어에 유리

경제성

· 강재 거더에 프리스트레스 도입으로 강재량 절감으로 경제성 향상
· 강재 거더의 상부 플랜지 확대로 도심을 높여 프리스트레스 효율 향상
· 강재의 복원력을 이용하여 콘크리트에 압축 응력을 도입하는 Preflex 공정 배제로 경제성 우수

시공성

· 철근가공 및 조립 형태가 간단하여 시공성 우수
· 강재의 복원력을 이용하여 콘크리트에 압축 응력을 도입하는 Preflex 공정 배제로 시공성 우수
· 무게중심 및 거더 형고가 낮아 가설시 전도사고 방지

유지 관리성

· 긴장시 강연선이 삽입되므로 양생과 적치시 강연선 손상 및 부식방지
· 유지관리용 정착구 선택적 사용으로 재긴장 및 유지보수 가능
· 콘크리트로 피복된 합성형교로 도장등 유지관리 불필요

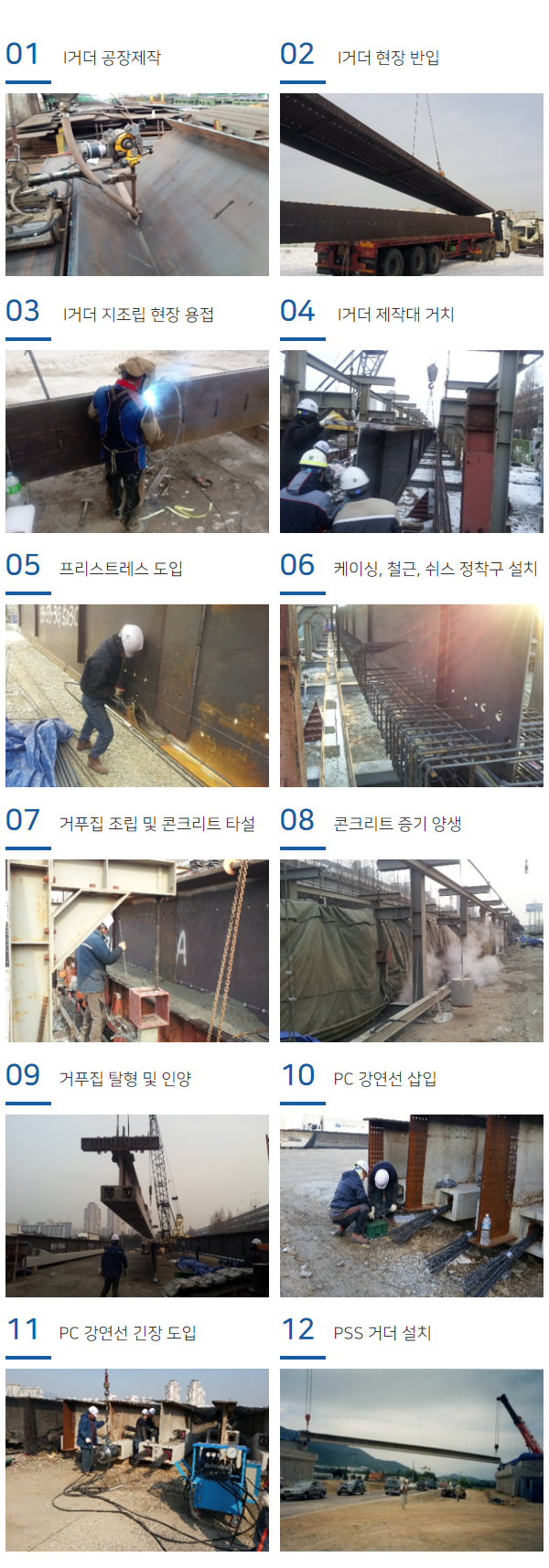

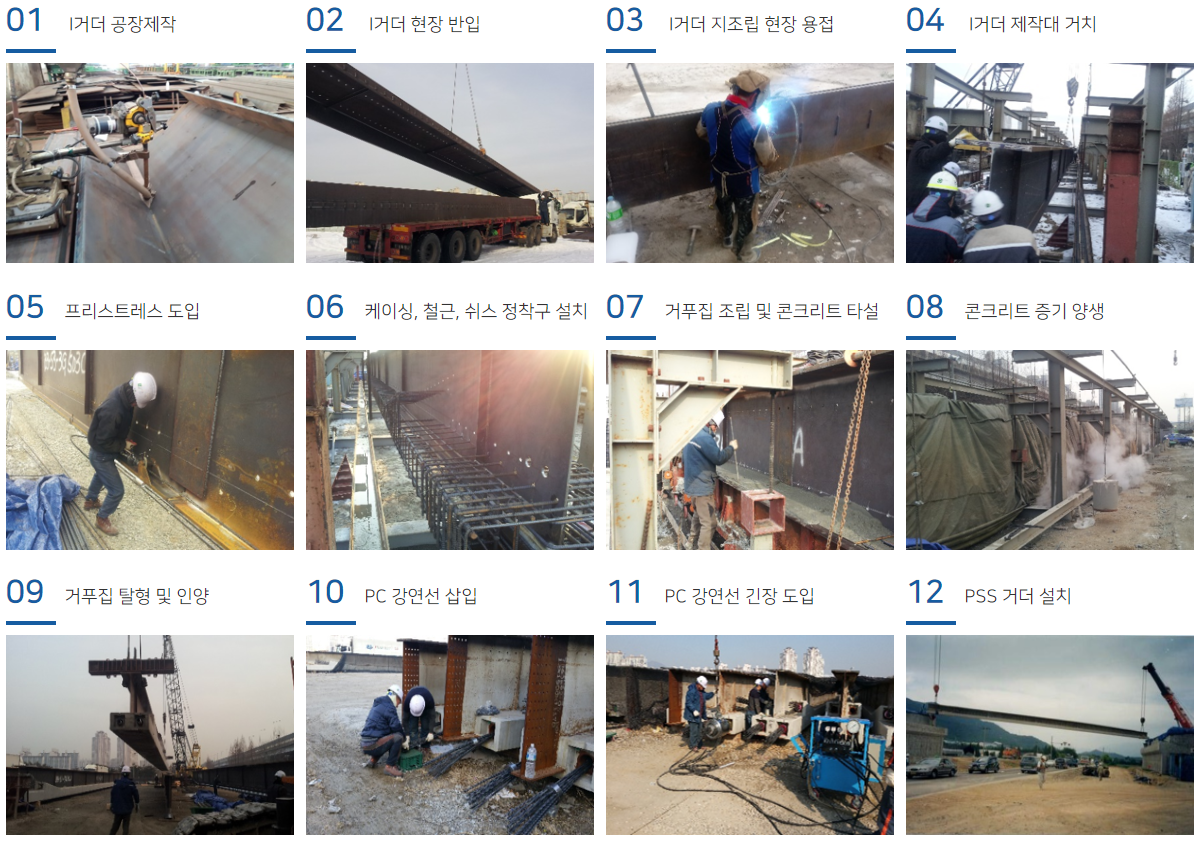

    시공순서

차도교_PSS거더교
