HYPC 거더 공법 개요

· HyPC거더 (Hybrid Prestressed Concrete Girder)
일반 PSC 거더 상부 Flange에 T형강을 설치한 합성거더.
거더의 압축응력 보강에 따른 도심상승으로 Prestress의 편심효율
증가하여 일반 PSC보다 저형고, 장지간 가설이 가능한 공법.
· 특허 제10-1094239호_거더의 상부 보강부재 및 이를 이용한 거더

이미지1

개요도

이미지2

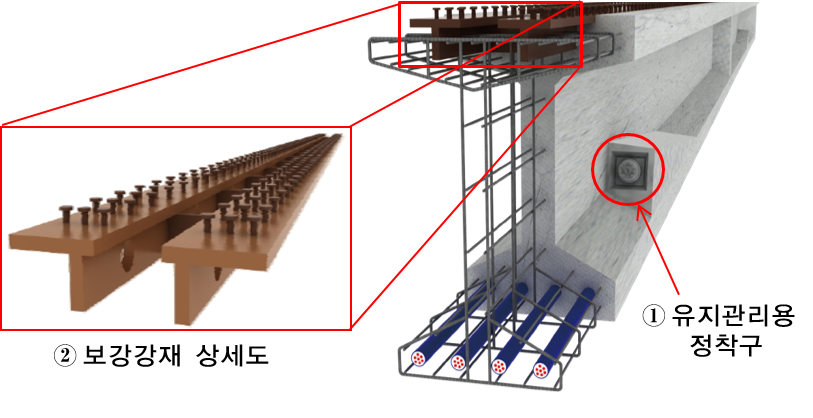

1. 다기능 유지관리용 정착구 도입
- 시공단계별 긴장 및 재 긴장 용이
- 유지관리성 용이
2. 상부 압축부 플랜지에 T형 보강재 설치

공법특징

· 상부 압축부 보강 강재 설치 후에도 콘크리트 타설 및 다짐성이 우수
(다짐공간 확보)

· 보강재의 수직재를 천공하여 설치함으로써 콘크리트와 부착력이 우수
· 기존 PSC거더교에 비해 낮은 형고(L/23~L/25) 장지간이 가능(50m)
- 낮은 형고로 설치시 전도위험 최소화
- 형고가 낮아 형하고 확보 및 접속도로 종단 선형이 양호
· 강합성 거더보다 공사비 20~30% 저렴
· 기존PSC I형거더교와 유사한 공정으로 시공성이 용이함
· 균열저항성 및 내구성이 우수함
· 강복합 콘크리트 적용

- T형강으로 압축응력부 보강. 거더의 도심을 높혀 강연선 효율 증대

이미지3

HYPC 거더교 주요특징

구조 안정성

· 상부 압축부 보강재 합성으로 도심을 높여 PS의 편심효율 15~20%증대
· SCR 단면구성(강재+RC)으로 단면 강성 증대로 안전성 우수
· 자중이 적어 내진성 우수

경제성

· PSC계열로 강합성라멘교 대비 공사비 20~30% 저렴
· 기존 일반 PSC거더 교량 수준의 경제적인 공법
· 낮은 형고와 장지간화로 토공량 저감 등 공사비 절감

시공성

· 천공된 T형강으로 강재와 콘크리트 일체화 실현
· 별도의 제작장 불필요.
· 다기능 정착구 사용으로 시공 단계별 긴장 및 2차 긴장 용이

유지 관리성

· 유지관리용 정착앵커 사용으로 별도의 유지관리용 정착장치 불필요
· 콘크리트로 피복된 합성형교로 도장등 유지관리 불필요

    시공순서

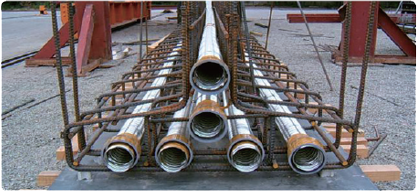

  • 01 철근 및 쉬스관 조립

    이미지1

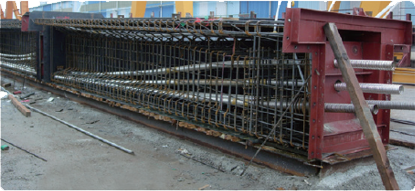

  • 02 강재 조립

    이미지2

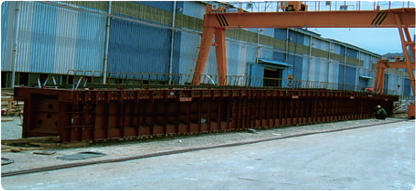

  • 03 거푸집 조립

    이미지3

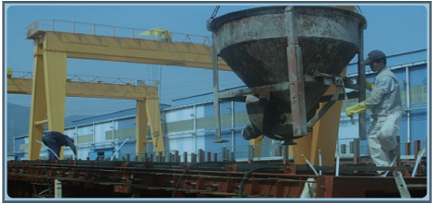

  • 04 콘크리트 타설

    이미지4

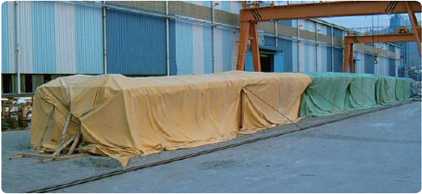

  • 05증기양생

    이미지5

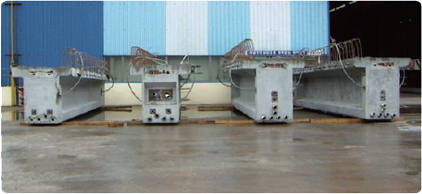

  • 06제작 후 적치

    이미지6

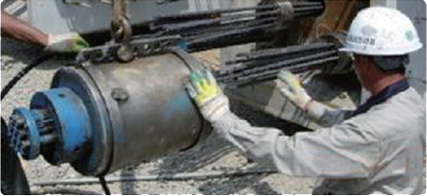

  • 07강연선 긴장

    이미지7

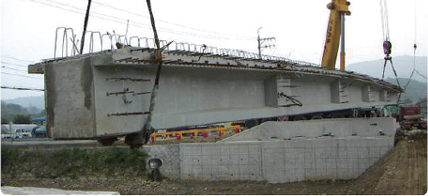

  • 08거더 가설

    이미지8

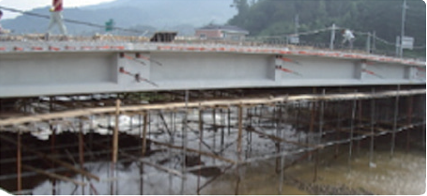

  • 09바닥판 콘크리트 타설

    이미지9
